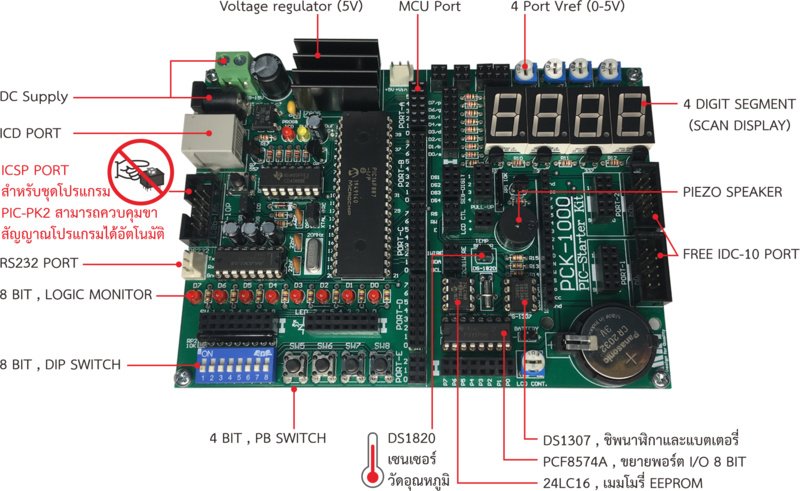

- รองรับการใช้งานไมโครคอนโทรลเลอร์เบอร์ขนาด 28 ขา และ 40 ขา (PDIP-28/40)
- รุ่น PIC16Fxxx , PDIP-28 ขา : 873, 873A, 876, 876A, 886
- รุ่น PIC16Fxxx , PDIP-40 ขา : 874, 874A, 877, 877A, 887
- รุ่น PIC18Fxxx , PDIP-28 ขา : 248, 258, 2220, 2320, 2331, 2431, 2550
- รุ่น PIC18Fxxx , PDIP-40 ขา : 448, 458, 4220, 4320, 4331, 4431, 4550
- วงจรออสซิลเลเตอร์ XTAL 20.0MHz หรือ External RC สามารถกำหนดเลือกได้ด้วยจั๊มเปอร์
- มีวงจรควบคุมขาสัญญาณสำหรับดาวน์โหลดโปรแกรมผ่านวงจรอิเล็กทรอนิกส์สวิทช์แบบอัตโนมัติ (Auto Electronic Switch) จึงไม่จำเป็นต้องปรับสวิทช์เพื่อเปลี่ยนโหมดการทำงานให้ยุ่งยาก
- การดาวน์โหลดโปรแกรมลงชิพด้วยแรงดันสูง (High Voltage Programming) จึงสามารถใช้งานขาพอร์ตต่างได้อย่างครบถ้วน
- มีพอร์ตสำหรับการดาวน์โหลดโปรแกรม 2 พอร์ต คือ
- MRT-ICSP-10P : สำหรับใช้งานกับชุดโปรแกรม MRT-PIC Loader และ PIC-PK2
- ICD-6P : สำหรับการใช้งานกับ ICD2 Debugger
- LED ลอจิกมอนิเตอร์ 8 บิต (Active high)
- สวิทช์กดติด-ปล่อยดับ 4 บิต และดิพสวิทช์ 8 บิต
- VR ปรับแรงดันอ้างอิงปรับค่าได้ 0-5V สำหรับเป็นอินพุตให้วงจร ADC จำนวน 4 ชุด
- ส่วนแสดงผล 7-Segment จำนวน 4 หลัก ใช้การแสดงผลแบบ Scan display
- ลำโพงขับเสียงชนิด Piezo
- ชิพนาฬิกา RTC (DS1307)
- ชิพ EEPROM (24C16)
- ชิพ Remote 8 bit IO (PCF-8574A)
- เซนเซอร์ตรวจวัดอุณหภูมิด้วย DS-1820
- พอร์ต LCD พร้อม VR ปรับความเข้มจอแสดงผล สามารถใช้ได้กับ Character LCD ที่มีขาอินเตอร์เฟซแบบแถวเดียว (Single Row) เช่น รุ่น P-LCD 162BL เป็นต้น
- พอร์ต IDC-10 Break-out จำนวน 2 พอร์ต
- External pull-up (10k) จำนวน 4 จุด
- พอร์ตสื่อสารอนุกรม RS-232C
- ดีซีแจ็กพร้อมวงจรจัดขั้วแรงดันอินพุตจากอะแดปเตอร์ (9-12V) สะดวกต่อการใช้งานได้โดยไม่ต้องกังวลถึงขั้วแรงดันไฟฟ้า
- วงจรโวลเตจเร็กกูเลเตอร์ 5V
- รุ่น PCK-1100 มีพื้นที่สำหรับบัดกรีวงจรชนิดจุดไข่ปลา
- ร่น PCK-1100P มีโปรโต้บอร์ดสำหรับต่อทดลองวงจรขนาด 400 จุด (2x3 นิ้ว)
อุปกรณ์ประกอบ
- บอร์ดไมโครคอนโทรลเลอร์ PCK-1100/เบอร์ไมโครคอนโทรลเลอร์ที่ต้องการ
- สาย M-RS232
- คู่มือการใช้งาน
