MDX-01 Series

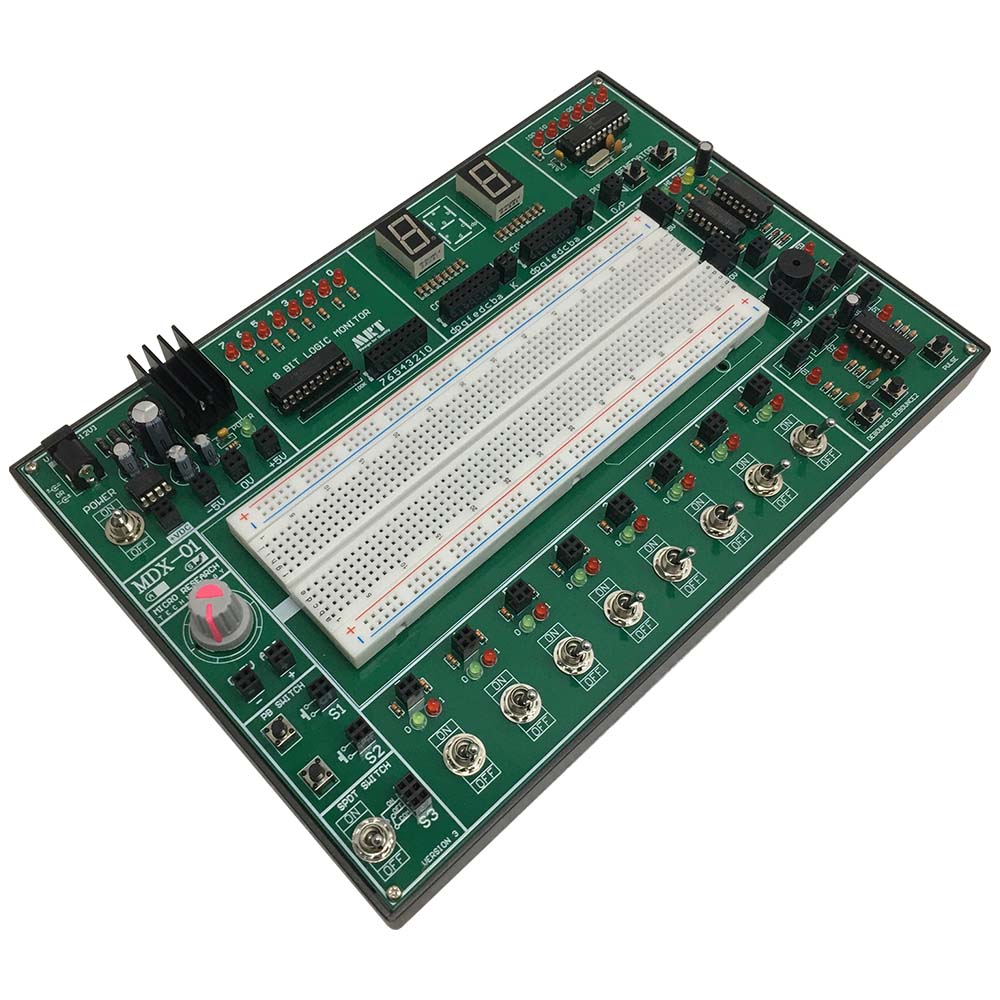

ชุดทดลองวงจรดิจิตอล MDX-01 สำหรับการทดลองวงจรดิจิตอลบนแผ่นโปรโต้บอร์ด โดยภายในชุดทดลองออกแบบที่ให้วงจรประกอบพื้นฐานต่างๆ ที่จำเป็นเช่น ลอจิกสวิทช์, ลอจิกมอนิเตอร์, พัลล์สวิทช์, ดีเบาว์สวิทช์, 7-Segment, ชุดปรับค่าแรงดัน และวงจรสร้างสัญญาณพัลล์ความถี่ เป็นต้น เหมาะสำหรับเป็นชุดทดลองขั้นพื้นฐาน นอกจากนี้ยังมีรุ่น MDX-01 สำหรับการใช้งานแบบปกติ และรุ่น MDX-01S เป็นแบบที่มีวงจรป้องกันความเสียหายจากโดยมีระบบป้องกันการลัดวงจร (Short Circuit Protection) - LED ลอจิกมอนิเตอร์ ขนาด 8 บิต พร้อมวงจรอินพุตบัฟเฟอร์ - ลอจิกสวิทช์ ขนาด 8 บิต พร้อมหลอด LED แสดงการทำงาน - พัลล์สวิทช์ ขนาด 1 ช่อง ให้สัญญาณเอาต์พุตทั้งขอบขาขึ้นและขอบขาลง พร้อมหลอด LED แสดงการทำงาน - ดีเบาว์สวิทช์ ขนาด 2 ช่อง ให้สัญญาณเอาต์พุตทั้งขอบขาขึ้นและขอบขาลง พร้อมหลอด LED แสดงการทำงาน - สวิทช์แบบกดติด-ปล่อยดับ มีหน้าสัมผัสให้ใช้งานอิสระ จำนวน 2 ชุด - สวิทช์โยก (SPDT) มีหน้าสัมผัสให้ใช้งานอิสระ จำนวน 1 ชุด - LED พร้อมตัวต้านทานจำกัดกระแสใช้งานได้อิสระ จำนวน 1 ชุด - ลำโพงขับเสียง Piezo จำนวน 1 ชุด - 7-Segment จำนวน 2 หลัก แบ่งเป็นแบบ Common Anode และ Common Cathod อย่างละ 1 หลัก - วงจรลอจิกโพร๊บ สามารถแสดงสถานะลอจิก Hi, Low และ Pulse ได้ - ชุดปรับแรงดันอ้างอิง 0-5V - วงจรสร้างสัญญาณพัลล์ 6 ความถี่ 1Hz, 10Hz, 100Hz, 1KHz , 10KHz และ 100KHz เลือกความถี่ด้วยปุ่มกดพร้อม LED แสดงการทำงาน ให้ระดับสัญญาฯเอาต์พุตเป็นแบบ TTL-5V - แรงดันไฟฟ้าสำหรับการทดลองแบบโวลเตจเร็กกูเลเตอร์ ขนาดแรงดัน +/-5V และแรงดันไฟจากอะแดปเตอร์ (Unregulated) - ดีซีแจ็กพร้อมสวิทช์เปิด-ปิด และวงจรจัดขั้วแรงดันอินพุตจากอะแดปเตอร์ (9-12V) สะดวกต่อการใช้งานได้โดยไม่ต้องกังวลถึงขั้วแรงดันไฟฟ้า - แผงต่อวงจร ขนาด 830 จุด - รุ่น MDX-01 แบบใช้งานปกติไม่มีวงจรป้องกันการลัดวงจร - รุ่น MDX-01S แบบพิเศษมีวงจรป้องกันการลัดวงจร (Short Circuit Protection) อุปกรณ์ประกอบ - ชุดทดลอง MDX-01 หรือ MDX-01S ตามรุ่นที่ระบุซื้อ - อะแดปเตอร์ 12VDC/800mA - สายเสียบต่อทดลองวงจรแบบหัวทองเหลือง จำนวน 20 เส้น (WPP-20) - คู่มือการใช้งาน
