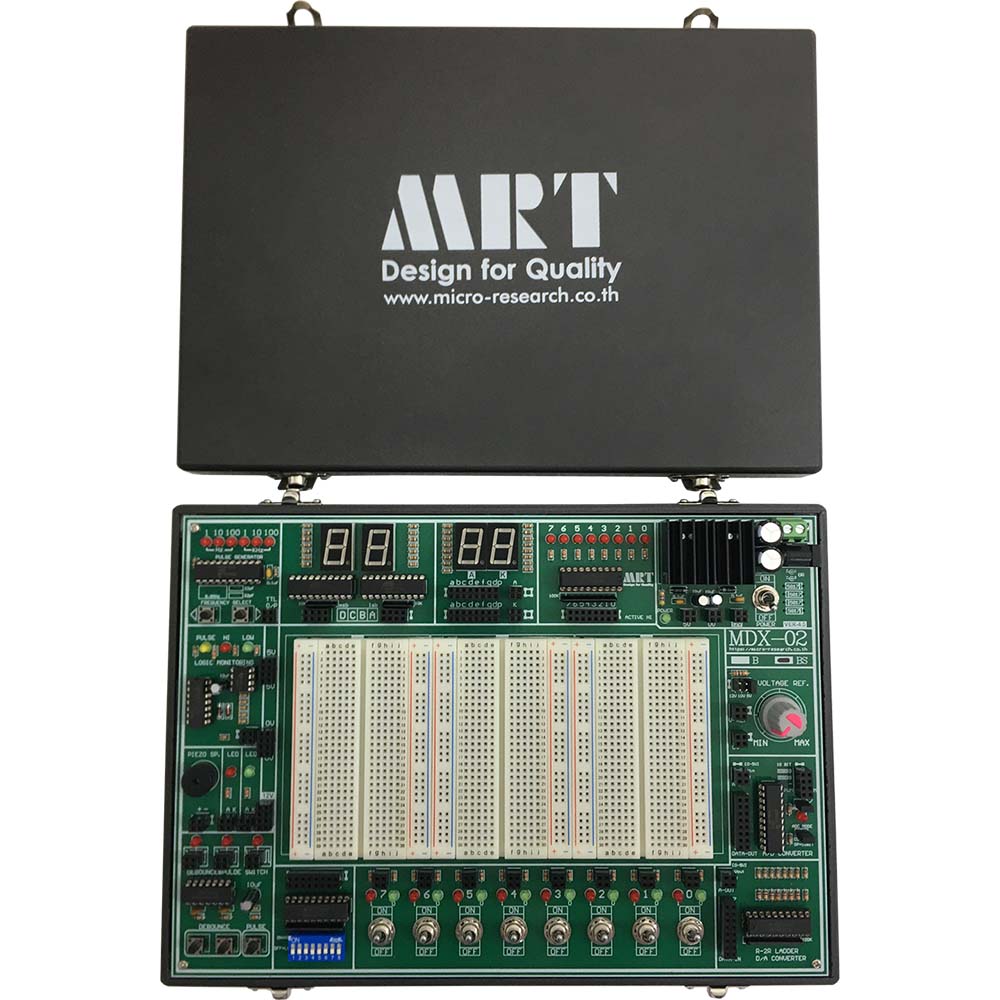

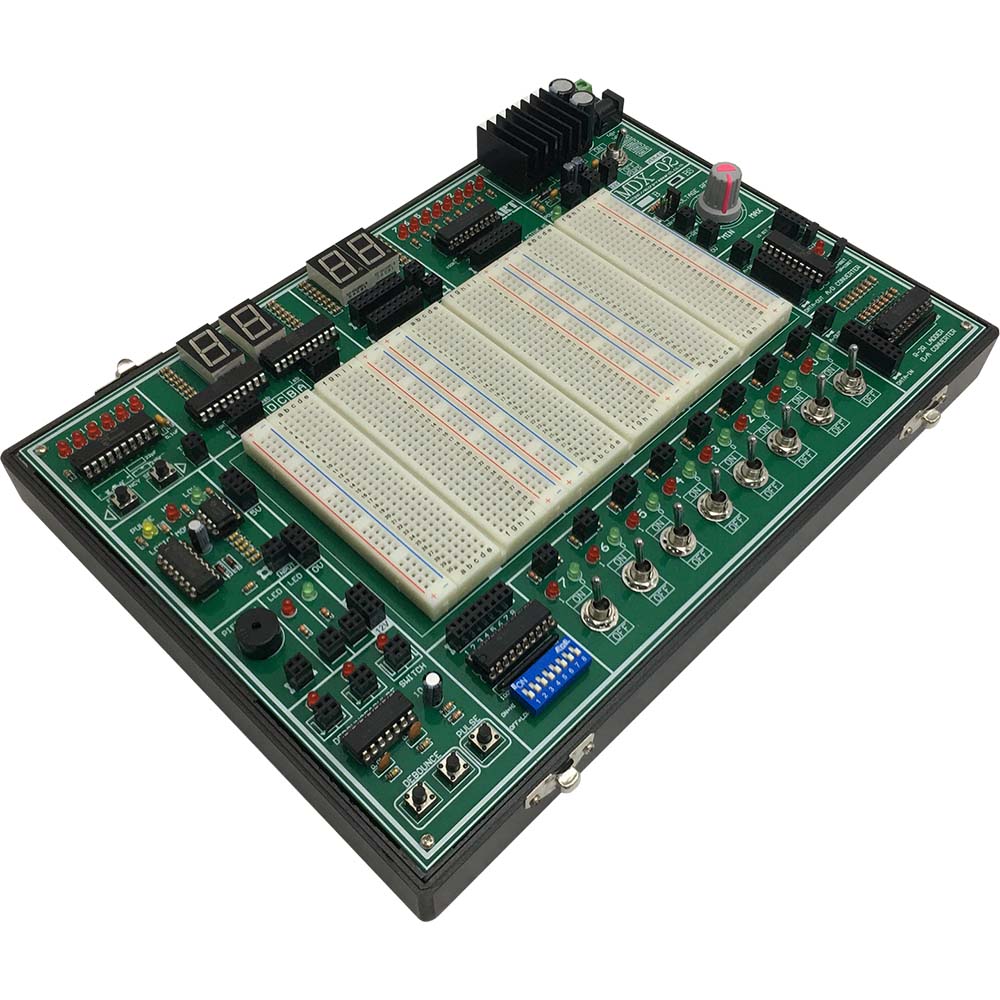

MDX-02B Series

- LED ลอจิกมอนิเตอร์ ขนาด 8 บิต พร้อมวงจรอินพุตบัฟเฟอร์ - ลอจิกสวิทช์ ขนาด 8 บิต พร้อมหลอด LED แสดงการทำงาน - ดิฟสวิทช์ ขนาด 8 บิต พร้อมวงจรบัฟเฟอร์ - พัลล์สวิทช์ ขนาด 1 ช่อง ให้สัญญาณเอาต์พุตทั้งขอบขาขึ้นและขอบขาลง พร้อมหลอด LED แสดงการทำงาน - ดีเบาว์สวิทช์ ขนาด 2 ช่อง ให้สัญญาณเอาต์พุตทั้งขอบขาขึ้นและขอบขาลง พร้อมหลอด LED แสดงการทำงาน - LED พร้อมตัวต้านทานจำกัดกระแสใช้งานได้อิสระ จำนวน 2 ชุด - ลำโพงขับเสียง Piezo จำนวน 1 ชุด - 7-Segment จำนวน 2 หลัก แบบ Common Anode และ Common Cathod อย่างละ 1 หลัก - วงจรถอดรหัสเลขฐานสองเป็นฐานสิบหก (0-F) แสดงผลด้วย 7-Segment จำนวน 2 หลัก - วงจรลอจิกโพร๊บ สามารถแสดงสถานะลอจิก Hi, Low และ Pulse ได้ - ชุดปรับแรงดันอ้างอิง 0-5V หรือ 0-10V สามารถปรับเลือกได้ - วงจรแปลงสัญญาณแอนะล็อกเป็นดิจิตอล ขนาด 8 บิต จำนวน 1 ช่อง รับสัญญาณอินพุต 0-5V - วงจรแปลงสัญญาณดิจิตอลเป็นแอนะล็อกแบบ R-2R Ladder ขนาด 8 บิต จำนวน 1 ช่อง ให้สัญญาณอินพุตได้ดั้งแต่ 0-5V - วงจรสร้างสัญญาณพัลล์ 6 ความถี่ 1Hz, 10Hz, 100Hz, 1KHz , 10KHz และ 100KHz เลือกความถี่ด้วยปุ่มกดพร้อม LED - แสดงการทำงาน ให้ระดับสัญญาณเอาต์พุตเป็นแบบ TTL-5V - แรงดันไฟฟ้าสำหรับการทดลองแบบโวลเตจเร็กกูเลเตอร์ ขนาดแรงดัน +5V, +12V และแรงดันไฟจากอะแดปเตอร์ (Unregulated) - ดีซีแจ็กพร้อมสวิทช์เปิด-ปิด และวงจรจัดขั้วแรงดันอินพุตจากอะแดปเตอร์ (9-12V) สะดวกต่อการใช้งานได้โดยไม่ต้องกังวลถึงขั้วแรงดันไฟฟ้า - แผงต่อวงจร ขนาด 1200 จุด - บอร์ดทดลองบรรจุภายในกล่องพลาสติกอย่างดี พร้อมฝาพลาสติกป้องกันฝุ่นและสะดวกต่อการจัดเก็บในลักษณะซ้อนกันได้ - รุ่น MDX-02B แบบใช้งานปกติไม่มีวงจรป้องกันการลัดวงจร - รุ่น MDX-02BS แบบพิเศษมีวงจรป้องกันการลัดวงจร (Short Circuit Protection) อุปกรณ์ประกอบ - ชุดทดลอง MDX-02B หรือ MDX-02BS ตามรุ่นที่ระบุซื้อ - อะแดปเตอร์ 12VDC/800mA - สายเสียบต่อทดลองวงจรแบบหัวทองเหลือง จำนวน 20 เส้น (WPP-20) - คู่มือการใช้งาน
